法蘭42步進電機詳細參數、接線圖、扭矩、轉速
發布時間：2021-08-26 07:03:59
42步進電機特點：
該系列電機具有輸出轉矩大、低溫升、低噪聲、低振動的特點，可靠性和穩定性高。
電機運行平穩，無明顯的振蕩區，可滿足自動化行業不同工況的使用。
●雙極性 1.8°
●機座號：42
●保持轉矩：0.36~0.50N.M
●輸出轉矩大 ，高轉速
●電機發熱小，噪音低，效率高
●高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小
●響應速度快，適合頻繁啟停的場合
42步進電機技術參數
42步進電機型號參數：
42步進電機尺寸、42步進電機接線圖
該系列電機具有輸出轉矩大、低溫升、低噪聲、低振動的特點，可靠性和穩定性高。
電機運行平穩，無明顯的振蕩區，可滿足自動化行業不同工況的使用。
●雙極性 1.8°
●機座號：42
●保持轉矩：0.36~0.50N.M
●輸出轉矩大 ，高轉速
●電機發熱小，噪音低，效率高
●高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小
●響應速度快，適合頻繁啟停的場合
| 項目 | 技術參數 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%( 1KHz) |
| 溫升 | 80℃Max.(額定電流，2相通電) |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC/Min |
| 徑向間隙 | 0.02mmMax.(450g負載) |
| 軸向間隙 | 0.08 mmMax.(450g負載) |
| 徑向最大負載 | 28N(距法蘭面20mm) |
| 軸向最大負載 | 10N |
| 型號 | 接線方式 |
步距角 (度) |
額定電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
保持轉矩(N.M) | 轉子慣量(g.c㎡) |
機身長 (mm) |
軸徑 (mm) |
引線數 |
| 42HS02 | 1.8 | 1.68 | 1.65 | 3.20 | 0.36 | 57 | 39.50 | 5 | 4 | |
| 42HS03 | 串聯 | 1.8 | 0.70 | 9.20 | 16.00 | 0.44 | 68 | 47.00 | 5 | 4or8 |
| 并聯 | 1.40 | 2.30 | 4.00 | |||||||
| 42HS05 | 1.8 | 1.20 | 6.00 | 0.50 | 0.50 | 102 | 60.00 | 5 | 4 |

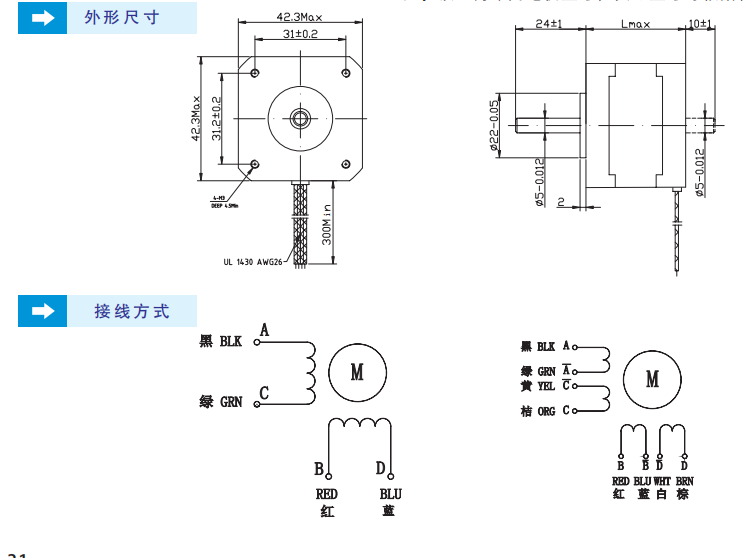

42步進電機尺寸、42步進電機接線圖
